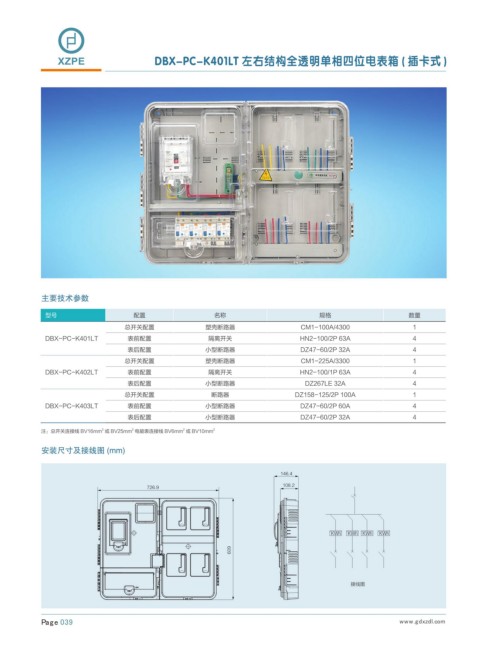

XZPE DBX-PC-K401LT 左右结构全透明单相四位电表箱 ( 插卡式 )

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 CM1-100A/4300 1
DBX-PC-K401LT 表前配置 隔离开关 HN2-100/2P 63A 4
表后配置 小型断路器 DZ47-60/2P 32A 4
总开关配置 塑壳断路器 CM1-225A/3300 1
DBX-PC-K402LT 表前配置 隔离开关 HN2-100/1P 63A 4
表后配置 小型断路器 DZ267LE 32A 4
总开关配置 断路器 DZ158-125/2P 100A 1
DBX-PC-K403LT 表前配置 小型断路器 DZ47-60/2P 60A 4
表后配置 小型断路器 DZ47-60/2P 32A 4
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I

接线图
