P. 50

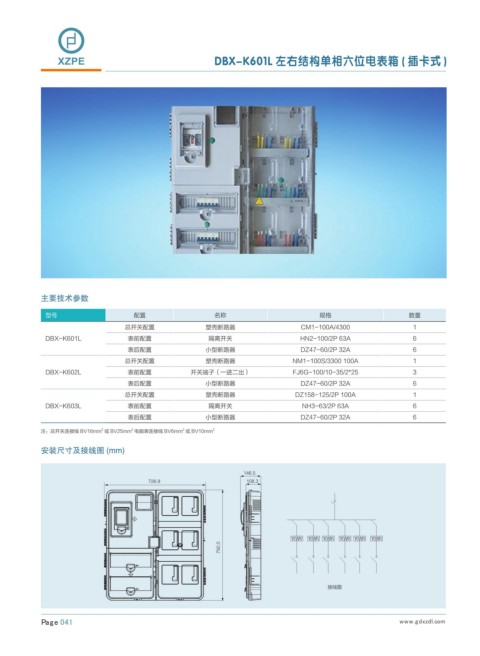

XZPE                                    DBX-K601L 左右结构单相六位电表箱 ( 插卡式 )




































           主要技术参数

            型号                     配置                  名称                        规格                     数量
                                总开关配置                塑壳断路器                   CM1-100A/4300               1
            DBX-K601L            表前配置                隔离开关                    HN2-100/2P 63A              6
                                 表后配置                小型断路器                   DZ47-60/2P 32A              6
                                总开关配置                塑壳断路器                 NM1-100S/3300 100A            1
            DBX-K602L            表前配置            开关端子（一进二出）                FJ6G-100/10-35/2*25           3
                                 表后配置                小型断路器                   DZ47-60/2P 32A              6
                                总开关配置                塑壳断路器                 DZ158-125/2P 100A             1
            DBX-K603L            表前配置                隔离开关                    NH3-63/2P 63A               6
                                 表后配置                小型断路器                   DZ47-60/2P 32A              6
                          2
                                  2
                                               2
           注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
           安装尺寸及接线图 (mm)










                                                                           ,8I  ,8I ,8I  ,8I ,8I  ,8I






                                                                                   接线图



           ͮ͝ʹͲḤ̽́̾                                                                                   ΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ
