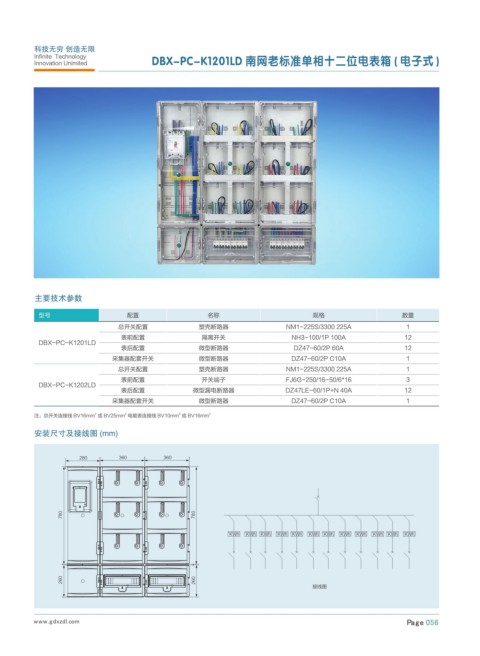

Infinite Technology DBX-PC-K1201LD 南网老标准单相十二位电表箱 ( 电子式 )
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
表前配置 隔离开关 NH3-100/1P 100A 12
DBX-PC-K1201LD
表后配置 微型断路器 DZ47-60/2P 60A 12
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
表前配置 开关端子 FJ6G-250/16-50/6*16 3
DBX-PC-K1202LD
表后配置 微型漏电断路器 DZ47LE-60/1P+N 40A 12
采集器配套开关 微型断路器 DZ47-60/2P C10A 1

2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
2
2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I

接线图

΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ ͮ͝ʹͲḤ̽͂̓
