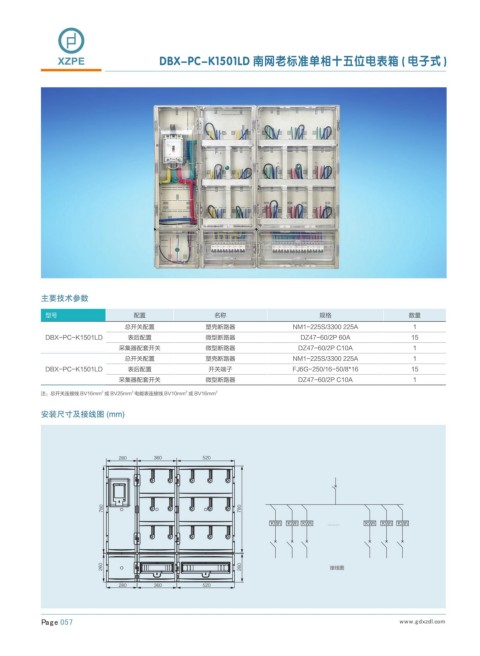

XZPE DBX-PC-K1501LD 南网老标准单相十五位电表箱 ( 电子式 )

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K1501LD 表后配置 微型断路器 DZ47-60/2P 60A 15
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K1501LD 表后配置 开关端子 FJ6G-250/16-50/8*16 15
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I

接线图

ͮ͝ʹͲḤ̽͂̈́ ΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ
