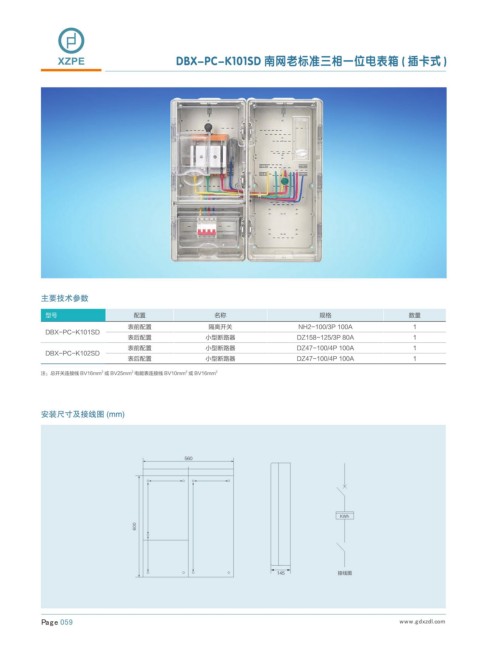

XZPE DBX-PC-K101SD 南网老标准三相一位电表箱 ( 插卡式 )

主要技术参数

型号 配置 名称 规格 数量
表前配置 隔离开关 NH2-100/3P 100A 1
DBX-PC-K101SD
表后配置 小型断路器 DZ158-125/3P 80A 1
表前配置 小型断路器 DZ47-100/4P 100A 1
DBX-PC-K102SD
表后配置 小型断路器 DZ47-100/4P 100A 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2

安装尺寸及接线图 (mm)

,8I

接线图

ͮ͝ʹͲḤ̽͂͆ ΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ
