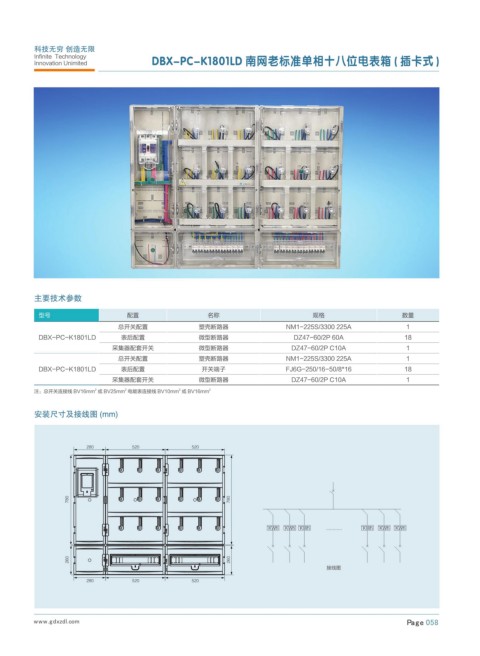

Infinite Technology DBX-PC-K1801LD 南网老标准单相十八位电表箱 ( 插卡式 )
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K1801LD 表后配置 微型断路器 DZ47-60/2P 60A 18
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K1801LD 表后配置 开关端子 FJ6G-250/16-50/8*16 18
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I

接线图

΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ ͮ͝ʹͲḤ̽͂ͅ
