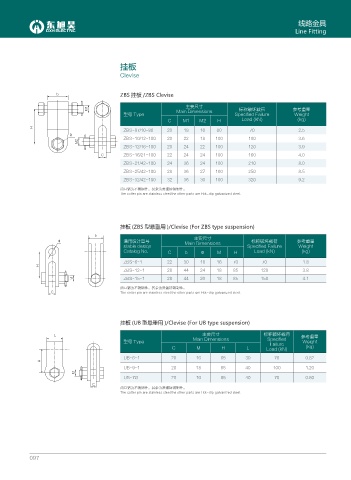

Page 116 - 四川东旭昊电气设备有限公司

线路金具
Line Fitting

挂板

Clevise

D ZBS 挂板 /ZBS Clevise
主要尺寸
/ Main Dimensions 标称破坏载荷 参考重量
型号 Type Specified Failure Weight
C M1 M2 H Load (kN) (kg)
*
ZBS-07/10-80 20 18 16 80 70 2.5
4
ZBS-10/12-100 20 22 18 100 100 3.6
/
ZBS-12/16-100 20 24 22 100 120 3.9
% ZBS-16/21-100 22 24 24 100 160 4.0
ZBS-21/42-100 24 36 24 100 210 8.0
ZBS-25/42-100 28 36 27 100 250 8.5
ZBS-32/42-100 32 36 30 100 320 9.2
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

挂板 (ZBS 型悬垂用 )/Clevise (For ZBS type suspension)
D
主要尺寸
µ 通用设计型号 Main Dimensions 标称破坏载荷 参考重量
stable desiqn Specified Failure Weight
Catalog No. C b Φ M H Load (kN) (kg)
ZBS-6-1 22 30 18 16 70 70 1.8
*
ZBS-12-1 28 44 24 18 85 120 3.8
/ ZBS-15-1 28 44 26 18 85 150 4.1
闭口销为不锈钢件，其余为热镀锌钢制件。
% The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

挂板 (UB 型悬垂用 )/Clevise (For UB type suspension)

. 主要尺寸 标称破坏载荷 参考重量
Main Dimensions Specified
型号 Type Failure Weight
C M H L Load (kN) (kg)
UB-6-1 20 16 65 30 70 0.82
*
UB-9-1 20 18 65 40 100 1.20
/
UB-7G 20 16 65 40 70 0.80
%
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

097
