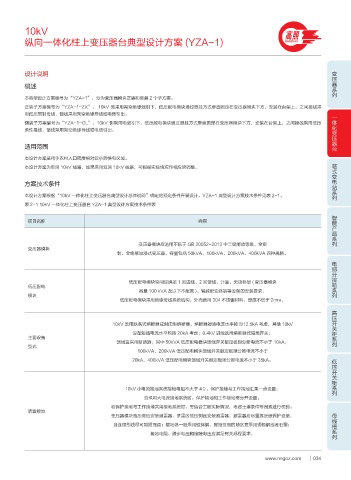

10kV 高照
纵向一体化柱上变压器台典型设计方案 (YZA-1) GAOZHAO
变压器系列
设计说明
概述
本典型设计方案编号为“YZA-1”，分为变压器模块正装和侧装 2 个子方案。
正装子方案编号为“YZA-1-ZX”， 10kV 侧采用架空绝缘线引下，低压配电模块通过悬挂方式垂直固定在变压器模块下方，安装在台架上，之间接线采
用低压预制母线，馈线采用架空绝缘导线或电缆引出。 一体化变压器台
侧装子方案编号为“YZA-1-CL”，10kV 侧采用电缆引下，低压配电模块通过悬挂方式垂直固定在变压器模块下方，安装在台架上，之间接线采用低压
柔性母线，馈线采用架空绝缘导线或电缆引出。
适用范围
本设计方案适用于农村人口密度相对较小的供电区域。
箱式变电站系列
本设计方案为单回 10kV 线路，如果采用双回 10kV 线路，可根据实际情况作相应的调整。
方案技术条件
本设计方案根据“10kV 一体化柱上变压器台典型设计总体说明”确定的预定条件开展设计，YZA-1 典型设计方案技术条件见表 2-1。
表 2-1 10kV 一体化柱上变压器台 YZA-1 典型设计方案技术条件表
智能产品系列
项目名称 内容
变压器模块应选用不低于 GB 20052-2013 中二级能效等级、全密
变压器模块
封、全绝缘油浸式变压器，容量包括 50kVA、100kVA、200kVA、400kVA 四种规格。
电缆分接箱系列
低压配电模块空间应满足 1 回进线、2 回馈线、计量、无功补偿 ( 变压器模块
低压配电
容量 100 kVA 及以下不配置 )、智能配变终端等设备的安装要求，
模块
低压配电模块采用绝缘母线系统结构，外壳选用 304 不锈钢材料，厚度不低于 2mm。
高压开关柜系列
10kV 选用跌落式熔断器或封闭型熔断器，熔断器短路电流水平按 8/12.5kA 考虑，其他 10kV
设备短路电流水平均按 20kA 考虑；0.4kV 进线选用熔断器式隔离开关；
主要设备
馈线宜采用断路器，其中 50kVA 低压配电模块馈线开关额定极限分断电流不小于 10kA，
型式
100kVA、200kVA 低压配电模块馈线开关额定极限分断电流不小于
低压开关柜系列
20kA，400kVA 低压配电模块馈线开关额定极限分断电流不小于 35kA。
10kV 小电流接地系统接地电阻不大于 4Ω，保护接地与工作接地汇集一点设置；
当采用大电流接地系统时，保护接地和工作接地需分开设置。
若保护接地与工作接地共用接地系统时，需结合工程实际情况，考虑土壤条件等因素进行校验。
防雷接地 母线槽系列
变压器模块高压侧应安装避雷器，多雷区低压侧宜安装避雷器，避雷器应尽量靠近被保护设备，
且连接引线尽可能短而直；接地体一般采用镀锌钢，腐蚀性高的地区宜采用铜包钢或者石墨；
接地电阻、跨步电压和接触电压应满足有关规程要求。
