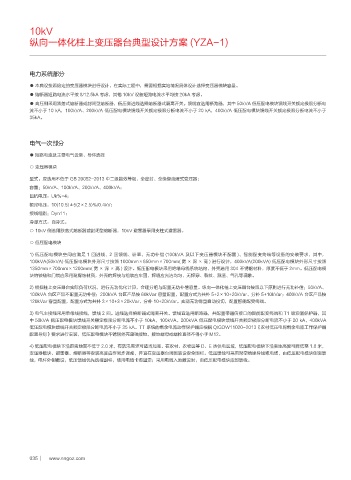

纵向一体化柱上变压器台典型设计方案 (YZA-1)

电力系统部分

● 本典设按照给定的变压器模块进行设计，在实际工程中，需要根据实地情况具体设计选择变压器模块容量。
● 熔断器短路电流水平按 8/12.5kA 考虑，其他 10kV 设备短路电流水平均按 20kA 考虑。
● 高压侧采用跌落式熔断器或封闭型熔断器，低压侧进线选择熔断器式隔离开关。馈线宜选用断路器，其中 50kVA 低压配电模块馈线开关额定极限分断电
流不小于 10 kA，100kVA、200kVA 低压配电模块馈线开关额定极限分断电流不小于 20 kA，400kVA 低压配电模块馈线开关额定极限分断电流不小于
35kA。

电气一次部分

● 短路电流及主要电气设备、导体选择
○ 变压器模块

型式：应选用不低于 GB 20052-2013 中二级能效等级、全密封、全绝缘油浸式变压器；
容量：50kVA、100kVA、200kVA、400kVA；
阻抗电压：Uk%=4；
额定电压：10(10.5)±5(2×2.5)%/0.4kV；
接线组别：Dyn11；
冷却方式：自冷式。
○ 10kV 侧选用跌落式熔断器或封闭型熔断器，10kV 避雷器采用支柱式避雷器。

○ 低压配电模块
1) 低压配电模块空间应满足 1 回进线、2 回馈线、计量、无功补偿 (100kVA 及以下变压器模块不配置 )、智能配变终端等设备的安装要求，其中，
100kVA(50kVA) 低压配电模块外形尺寸按照 1000mm×650mm×700mm( 宽 × 深 × 高 ) 进行设计，400kVA(200kVA) 低压配电模块外形尺寸按照
1350mm×700mm×1200mm( 宽 × 深 × 高 ) 设计。低压配电模块采用绝缘母线系统结构，外壳选用 304 不锈钢材料，厚度不低于 2mm。低压配电模
块的铰链和门锁应采用耐腐蚀材质，外壳的焊接与组装应牢固，焊缝应光洁均匀，无焊穿、裂纹、溅渣、气孔等现象。
2) 根据柱上变压器台实际负荷状况，进行无功优化计算，合理分组与配置无功补偿容量。纵向一体化柱上变压器台按照以下原则进行无功补偿：50kVA、
100kVA 台区产品不配置无功补偿；200kVA 台区产品按 60kVar 容量配置，配置方式为共补 5+2×10+20kVar、分补 5+10kVar；400kVA 台区产品按
120kVar 容量配置，配置方式为共补 3×10+3×20kVar、分补 10+20kVar。实现无功需量自动投切，配置智能配变终端。

3) 电气主接线采用单母线接线，馈线 2 回。进线选择熔断器式隔离开关。馈线宜选用断路器，并配置带通信接口的智能配变终端和 T1 级浪涌保护器，其
中 50kVA 低压配电模块馈线开关额定极限分断电流不小于 10kA，100kVA、200kVA 低压配电模块馈线开关额定极限分断电流不小于 20 kA，400kVA
低压配电模块馈线开关额定极限分断电流不小于 35 kA。TT 系统的剩余电流动作保护器应根据 Q/GDW11020-2013《农村低压电网剩余电流工作保护器
配置导则》要求进行安装，低压配电模块不锈钢外壳单独接地，接地螺母或螺栓直径不得小于 M12。

4) 低压配电模块下沿距离地面不低于 2.0 米，有防汛需求可适当加高。在农村、农牧区等 D、E 类供电区域，低压配电模块下沿离地高度可降低至 1.8 米，
变压器模块、避雷器、熔断器等安装高度应作同步调整，并宜在变压器台周围装设安全围栏。低压馈线可采用架空绝缘导线或电缆，由低压配电模块侧面馈
线，电杆外侧敷设，低压馈线优先选择副杆，使用电缆卡抱固定；采用电缆入地敷设时，由低压配电模块底部馈线。
