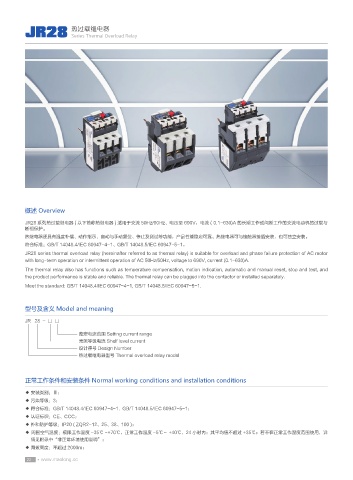

JR28 热过载继电器
Series Thermal Overload Relay

概述 Overview
JR28 系列热过载继电器 ( 以下简称热继电器 ) 适用于交流 50Hz/60Hz、电压至 690V，电流 ( 0.1-630)A 的长期工作或间断工作的交流电动机的过载与
断相保护。
热继电器还具有温度补偿、动作指示、自动与手动复位、停止及测试等功能，产品性能稳定可靠。热继电器可与接触器接插安装，也可独立安装。
符合标准：GB/T 14048.4/IEC 60947-4-1、GB/T 14048.5/IEC 60947-5-1。
JR28 series thermal overload relay (hereinafter referred to as thermal relay) is suitable for overload and phase failure protection of AC motor
with long-term operation or intermittent operation of AC 50Hz/60Hz, voltage to 690V, current (0.1-630)A.
The thermal relay also has functions such as temperature compensation, motion indication, automatic and manual reset, stop and test, and
the product performance is stable and reliable. The thermal relay can be plugged into the contactor or installed separately.
Meet the standard: GB/T 14048.4/IEC 60947-4-1, GB/T 14048.5/IEC 60947-5-1.

型号及含义 Model and meaning

JR 28 - □ □

整定电流范围 Setting current range
壳架等级电流 Shelf level current
设计序号 Design Number
热过载继电器型号 Thermal overload relay model

正常工作条件和安装条件 Normal working conditions and installation conditions

◆ 安装类别：Ⅲ；
◆ 污染等级：3；
◆ 符合标准：GB/T 14048.4/IEC 60947-4-1. GB/T 14048.5/IEC 60947-5-1；
◆ 认证标识：CE、CCC；
◆ 外和防护等级：IP20 ( ZQR2-12、25、38、100 )；
◆ 周围空气温度：极限工作温度 -35℃ ~+70℃，正常工作温度 -5℃～ +40℃，24 小时内；其平均值不超过 +35℃；若不在正常工作温度范围使用，详
情见附录中“非正常环境使用说明”；
◆ 海拔高度：不超过 2000m；
