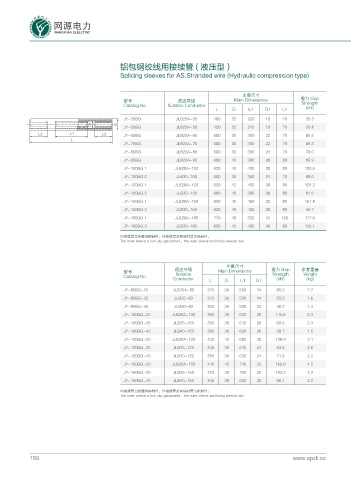

铝包钢绞线用接续管 ( 液压型 )

Splicing sleeves for AS.Stranded wire (Hydraulic compression type)

主要尺寸
型号 适应导线 Main Dimensions 握力 Grip
Strength
Catalog No. Suitable Conductor
L D L1 D1 L2 (kN)
JY-35BG JLB20A-35 400 32 220 18 70 35.3
& & JY-50BG JLB20A-50 420 32 240 18 70 50.8
. . . JY-65BG JLB20A-65 500 36 300 22 70 65.5
.
JY-70BG JLB20A-70 500 36 300 22 70 69.3
JY-80BG JLB20A-80 560 36 360 24 70 76.0
JY-95BG JLB20A-95 600 40 380 26 80 85.9
JY-100BG.1 JLB20A-100 620 40 400 28 80 103.5
JY-100BG.2 JLB30-100 560 36 360 24 70 68.0
JY-120BG.1 JLB20A-120 620 42 400 30 80 124.3
JY-120BG.2 JLB30-120 600 40 380 26 80 81.6
JY-150BG.1 JLB20A-150 690 45 460 32 80 151.8
JY-150BG.2 JLB30-150 620 40 400 28 80 99.7
JY-185BG.1 JLB20A-185 770 48 500 34 100 177.6
JY-185BG.2 JLB30-185 620 42 400 30 80 123.1
内接续管为热镀锌钢制件，外接续管及两端衬管为铝制件。
The inner sleeve is hot-dip galvanized，the outer sleeve and lining sleeves are

主要尺寸
适应导线 握力 Grip 参考重量
型号 Suitable Main Dimensions Strength Weight
Catalog No.
Conductor L D L1 D1 (kN) (kg)
JY-80BG-20 JLB20A-80 320 36 550 24 85.0 2.2
JY-80BG-35 JLB35-80 320 36 530 24 55.0 1.6
JY-80BG-40 JLB40-80 300 36 500 24 46.2 1.4
JY-100BG-20 JLB20A-100 380 38 620 26 115.6 2.3
JY-100BG-35 JLB35-100 390 38 610 26 69.9 2.3
JY-100BG-40 JLB40-100 380 38 620 26 58.7 1.5
JY-120BG-20 JLB20A-120 400 42 680 30 138.9 3.1
JY-120BG-35 JLB35-120 400 36 640 24 83.9 2.6
JY-120BG-40 JLB40-120 380 36 630 24 71.5 2.2
JY-150BG-20 JLB20A-150 440 45 740 32 169.6 4.2
JY-150BG-35 JLB35-150 420 38 700 26 102.5 3.3
JY-150BG-40 JLB40-150 400 38 660 26 86.1 2.2

内接续管为热镀锌钢制件，外接续管及两端衬管为铝制件。
The inner sleeve is hot-dip galvanized，the outer sleeve and lining sleeves are

193 www.spdl.cc
