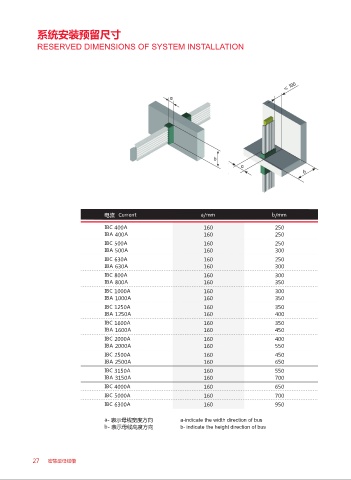

系统安装预留尺寸
RESERVED DIMENSIONS OF SYSTEM INSTALLATION
电流 Current a/mm b/mm
IBC 400A 160 250
IBA 400A 160 250
IBC 500A 160 250
IBA 500A 160 300
IBC 630A 160 250
IBA 630A 160 300
IBC 800A 160 300
IBA 800A 160 350
IBC 1000A 160 300
IBA 1000A 160 350
IBC 1250A 160 350
IBA 1250A 160 400
IBC 1600A 160 350
IBA 1600A 160 450
IBC 2000A 160 400
IBA 2000A 160 550
IBC 2500A 160 450
IBA 2500A 160 650
IBC 3150A 160 550
IBA 3150A 160 700
IBC 4000A 160 650
IBC 5000A 160 700
IBC 6300A 160 950
a- 表示母线宽度方向 a-indicate the width direction of bus
b- 表示母线高度方向 b- indicate the height direction of bus
