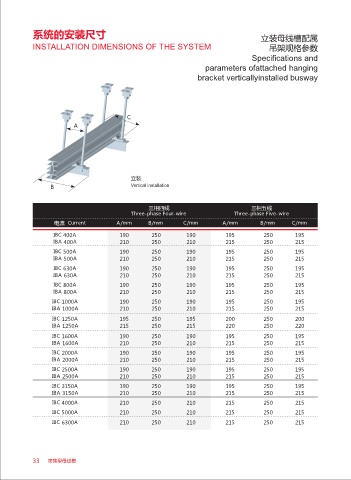

系统的安装尺寸 立装母线槽配属

INSTALLATION DIMENSIONS OF THE SYSTEM 吊架规格参数
Specifications and
parameters ofattached hanging

bracket verticallyinstalled busway

立装
Vertical installation

三相四线 三相五线
Three-phase Four-wire Three-phase Five-wire
电流 Current A/mm B/mm C/mm A/mm B/mm C/mm

IBC 400A 190 250 190 195 250 195
IBA 400A 210 250 210 215 250 215
IBC 500A 190 250 190 195 250 195
IBA 500A 210 250 210 215 250 215
IBC 630A 190 250 190 195 250 195
IBA 630A 210 250 210 215 250 215
IBC 800A 190 250 190 195 250 195
IBA 800A 210 250 210 215 250 215
IBC 1000A 190 250 190 195 250 195
IBA 1000A 210 250 210 215 250 215
IBC 1250A 195 250 195 200 250 200
IBA 1250A 215 250 215 220 250 220

IBC 1600A 190 250 190 195 250 195
IBA 1600A 210 250 210 215 250 215
IBC 2000A 190 250 190 195 250 195
IBA 2000A 210 250 210 215 250 215

IBC 2500A 190 250 190 195 250 195
IBA 2500A 210 250 210 215 250 215
IBC 3150A 190 250 190 195 250 195
IBA 3150A 210 250 210 215 250 215
IBC 4000A 210 250 210 215 250 215
IBC 5000A 210 250 210 215 250 215
IBC 6300A 210 250 210 215 250 215
